Будова та принцип роботи пістолета, компресора
Штукатурний пістолет-розпилювач
Пістолет-розпилювач для штукатурки - це насадка на компресор. Зовнішній вигляд інструменту нагадує фарбопульт, за винятком розміру бачка для розчину: резервуар для штукатурки більше місткий і міцний, об'ємом 5-9 літрів.
Конектор легко приєднується до шланга компресора: розпилювач функціонує від стислого повітря (класичні пересувні моделі з будь-яким об'ємом ресівера), і вимагає тиск до 6 атмосфер.
Вага 1-1,5 кг не викликає відчуттів втоми при постійній роботі, а також дозволяє виконувати роботи на висоті.
Універсальний інструмент дозволяє спростити не лише чорнові обробні, але і декоративні фінішні роботи. Після повного висихання 5-міліметрового шару щільної штукатурки Ви отримуєте сучасне рельєфне, трохи "колюче" покриття, яке високо цінується в поточних тенденціях бюджетного оформлення фасадів будівель.
Для виконання робіт при нанесенні камінцевої штукатурки використовують таке обладнання як компресор та пістолет-розпилювач.
Будова та принцип роботи пістолета-розпилювача
Пневматичний пістолет-розпилювач (рис. 1) складається з ємності (рис. 2), пістолета (рис. 3) і форсунки (рис. 4).

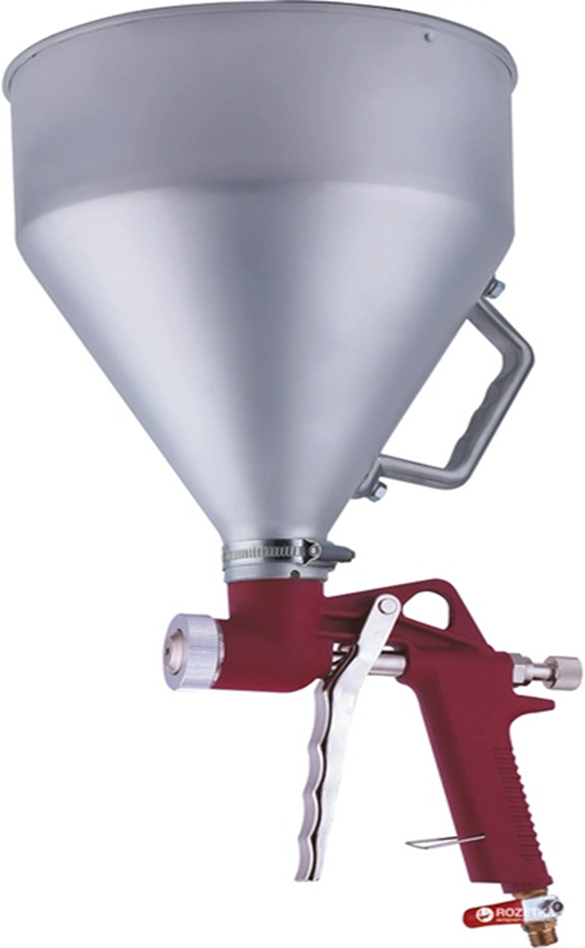

Рис. 1. Загальний вигляд штукатурного пістолета-розпилювача

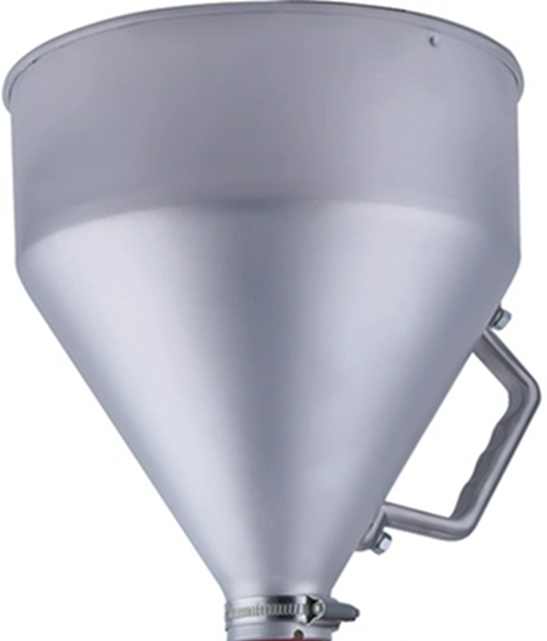

Рис. 2. Ємність для суміші
Ємність для суміші може бути металевою або пластиковою, об’ємом від 6-7 літрів, верх наполовину закритий, що дозволяє обробляти горизонтальні поверхні, під кутом до 30 градусів. Зовні до ємності прикріплена ручка для зручності у роботі.

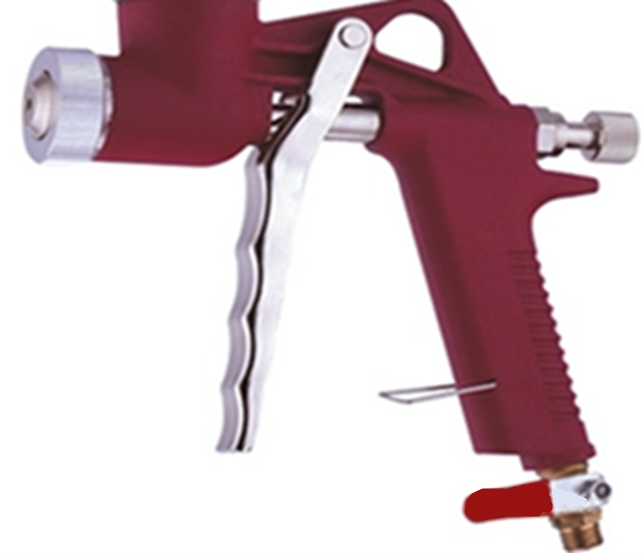

Рис. 3. Штукатурний пістолет-розпилювач

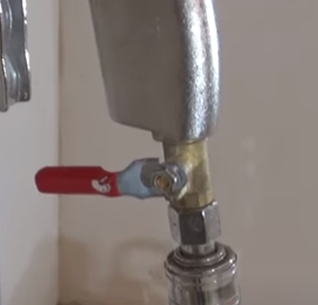

Штукатурний пістолет у своїй конструкції має кран перемикач (а) для подачі стиснутого повітря, розташований у нижній частині рукоятки пістолета.
а)

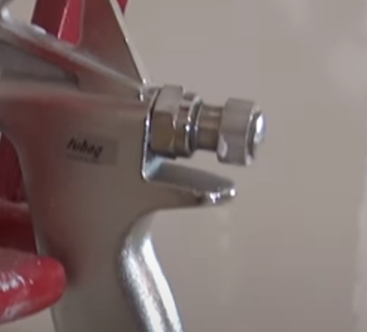

Регулятор подачі (б) рукоятки.
б)

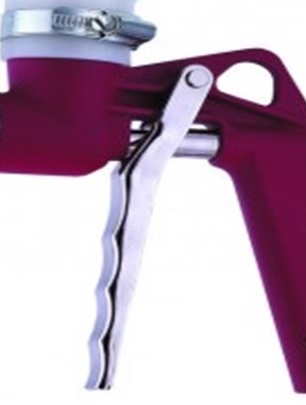

Кран (рукоятка) подачі (в) суміші на форсунку.
в)
Безпосереднє нанесення розчинової маси відбувається через форсунку (рис. 4).
Рис. 4. Форсунка
Форсунки зазвичай змінні, оскільки залежно від густоти та складу суміші використовується форсунка відповідного розміру 4, 6, 8 мм (рис. 5). Чим рідший склад для нанесення, тим тонший діаметр форсунки, і навпаки.
Так, для нанесення звичайного штукатурного розчину використовуються насадки діаметром 8 або 6 мм. При роботі з декоративними матеріалами в більшості випадків використовується насадка діаметром 6 мм.

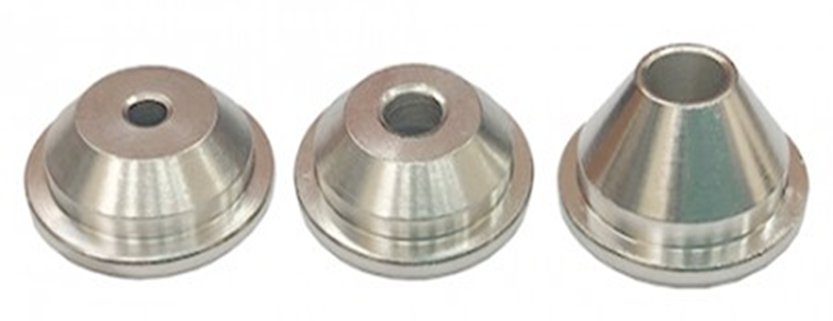

Рис. 5. Змінні форсунки 4, 6, 8 мм
Принцип роботи пістолета-розпилювача полягає у нанесенні розчинової суміші на підготовлені поверхні завдяки подачі стиснутого повітря від компресора через шланг, яке підхоплює розчинову суміш із ємності і подає її на форсунку. Подача розчину на поверхню виконується за допомогою натискання рукоятки пістолета.
Компресор
Який компресор підійде для штукатурного пістолета розпилювача? Дуже важливо використовувати якісний компресор з пропускною здатністю приблизно 220-300 літрів на хвилину. Тиск може бути різним - від 2 до 6 атмосфер, залежно від складу розчину.
Будова та принцип роботи компресора
Компресор поршневий РТ-0007 INTERTOOL
Компресор складається з наступних основних складальних одиниць і деталей:
1. Блок поршневий
2. Ресивер
3. Електродвигун
4. Захисний кожух
5. Робоча пробка
6. Пресостат
7. Манометр
8. Манометр
9. Повітропровід скидання тиску
10. Нагнітальний повітропровід
11. Швидкознімач
12. Клапан запобіжний
13. Клапан зворотний
14. Кран зливу конденсату
15. Амортизатор
16. Колеса
17. Теплове реле з кнопкою
Блок поршневий 1 - одноступінчатий, одно- або двоциліндровий, з повітряним охолодженням призначений для вироблення стисненого повітря. Змащення поверхонь тертя деталей блоку поршневого здійснюється розбризкуванням масла. Заправка масла в картер проводиться через отвір у верхній частині картера, зливання масла - через отвір в дні картера, закритий пробкою.
Ресивер 2 служить для збору стисненого повітря, усунення пульсації тиску, відділення конденсату і масла; має штуцери для установки пресостата 6, клапана зворотного 13, крана зливу конденсату 14, клапана запобіжного 12 і швидкознімача 11.
Електродвигун 3 призначений для приводу блоку поршневого. Захисний кожух 4 захищає оператора від гарячих частин компресора, від ураження електричним струмом, від травмування лопастями крильчатки та спрямовує повітряний потік для ефективного охолодження циліндрів.
Пробка робоча 5 – встановлюється на місце транспортної заглушки і служить для викиду картерних газів.
Пресостат 6 служить для забезпечення роботи компресора в автоматичному режимі, підтримки тиску в ресивері.
Манометр 7 призначений для контролю тиску в ресивері. Манометр 8 призначений для контролю тиску на виході.
Повітропровід скидання тиску 9 служить для скидання стиснутого повітря з нагнітального повітропроводу 10 після зупинки блоку поршневого з метою полегшення його подальшого запуску.
Швидкознімач 11 призначено для швидкого приєднання повітропроводів подачі повітря споживачам.
Клапан запобіжний 12 служить для обмеження максимального тиску в ресивері і відрегульований на тиск відкривання, перевищує тиск нагнітання не більше ніж на 10 %.
Клапан зворотний 13 забезпечує подачу стисненого повітря тільки в напрямку від блоку поршневого до ресивера.
Кран зливу конденсату 14 служить для видалення конденсату з ресивера. Амортизатор 15 і колеса 16 використовуються для переміщення компресора та гасіння вібрацій.
Теплове реле з кнопкою 17 автоматично спрацьовує при перевантаженні, включається вручну.
Компресор є складним електромеханічним виробом і призначений для забезпечення пневматичного обладнання, апаратури та інструменту, які застосовуються в промисловості, автосервісі і для інших цілей споживача стисненим повітрям після його очищення додатковою системою підготовки повітря до норм, що діють у кожній з галузей. Використання компресора дозволяє значно економити електроенергію, механізувати працю і підвищити якість робіт.
